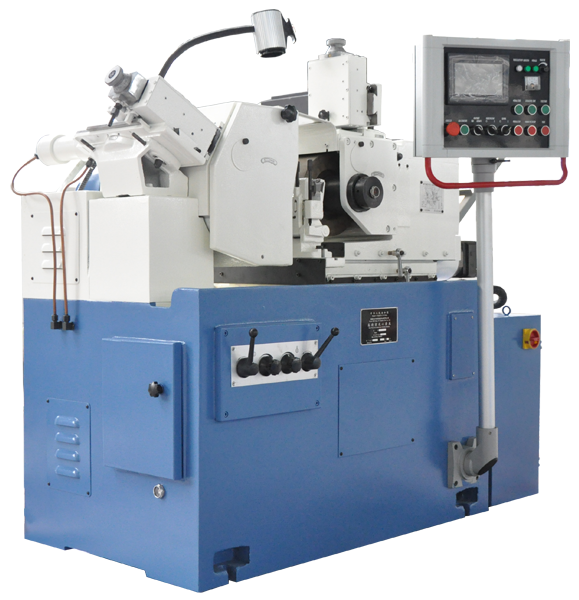

MM1040S 无心磨床

1、主要用途和适用范围

本机床主要用来磨削直径2~40mm，长度在140mm以内的圆柱形零件，还能磨削直径7~40mm，长度在120mm以内的回转体成型零件，以及锥度≤1：20的锥形零件和磨削直径7~40mm，最大长度300mm的圆柱形零件，适用于批量较大的工厂。

1.2 特性

1.2.1砂轮主轴采用五片动压轴承，承载能力大，刚性好，旋转平稳。

1.2.2导轮的工作转速采用交流电机变频。便于对不同直径的零件选择适合的转速。

导轮主轴采用前面一块整体式轴瓦，后面采用滚动轴承，并且在门盖处有一处整体式轴瓦辅助支撑，承载能力大，刚性好，旋转平稳。

1.2.3导轮水平面内可作小角度回转，在磨削锥形零件时，磨削轮可不必修整成锥形。

1.2.4砂轮修整器和导轮修整器纵向移动均用液压传动，速度均匀，精度高，并能减轻操作者的劳动强度。

1.2.5两修整器的仿形导轨采用双V形钢球结构导轨，仿形灵敏，精度高，寿命长等特点。

1.2.6进给运动采用双V形导轨，具有移动灵敏，运动精度高，寿命长。进给机构采用伺服电机、涡轮蜗杆、滚动丝杠实现无手轮操作。进给量值的大小按需要量点动进给。

1.2.7切入磨削的往复以及打料动作实现自动循环，粗磨、精磨、无火花延时按需可任意设置。

2、技术参数

2.1纵进给磨削（标准托架）

2.1.1工件直径　2~40mm

2.1.2最大磨削长度　140mm

2.2横进给磨削

2.2.1工件直径　7~40mm

2.2.2最大磨削长度　120mm

2.3砂轮PSΑ　350X125X127

2.4导轮PSΑ　250X125X111.2

2.5砂轮速度　1870r/min

2.6导轮转速

工作转速　20~180r/min（无极）

修整转速　≥250r/min

2.7导轮回转角度

垂直面内　- 2°~+4 °

水平面内　0°~3°

2.8导轮架进给最小值　0.001mm

2.9切入进给

2.9.1快速进给速度　30mm/min

2.9.2切入进给速度　1~500um/s

2.9.3无火花磨削时间　0~30s

2.10砂导轮修整器进给最小值　0.01mm

2.11砂轮和导轮中心连线至托架底面高度　190mm

2.12机床总功率约　9Kw

砂轮电动机功率　7.5Kw

导轮电动机功率　1.1Kw

进给伺服电机静转矩　5.39N.M

2.13机床引接电源　50Hz，380V

2.14机床外形尺寸（长x宽x高）　155cmX130cmX140cm

2.15机床重量约2000kg Machine weight, Approx　2000kg
